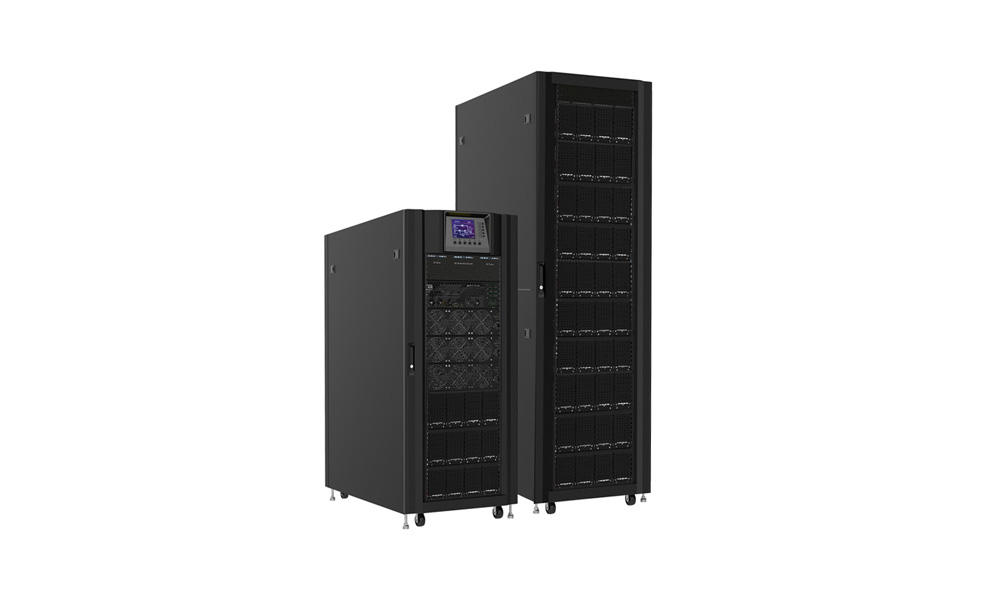

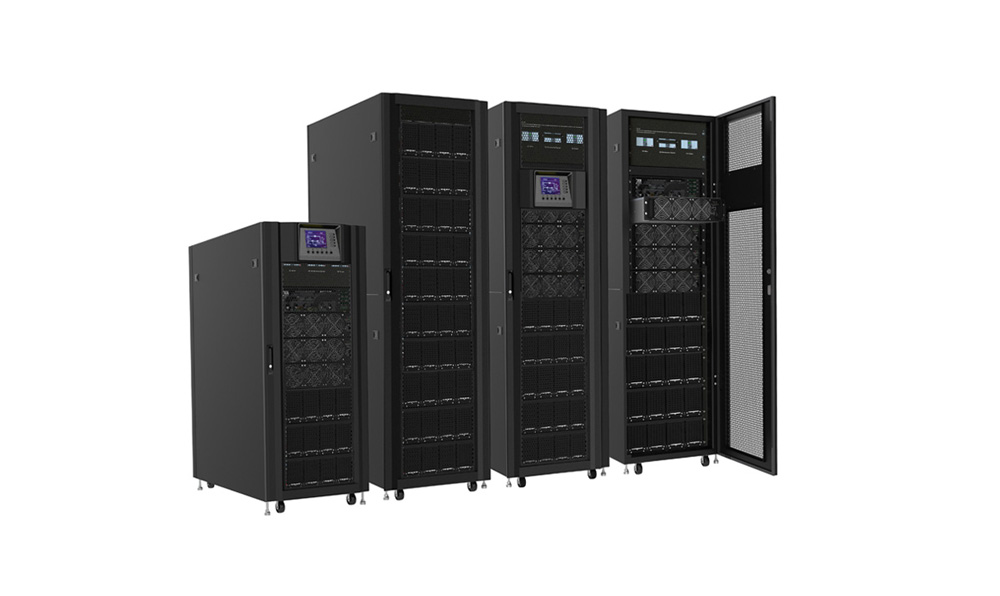

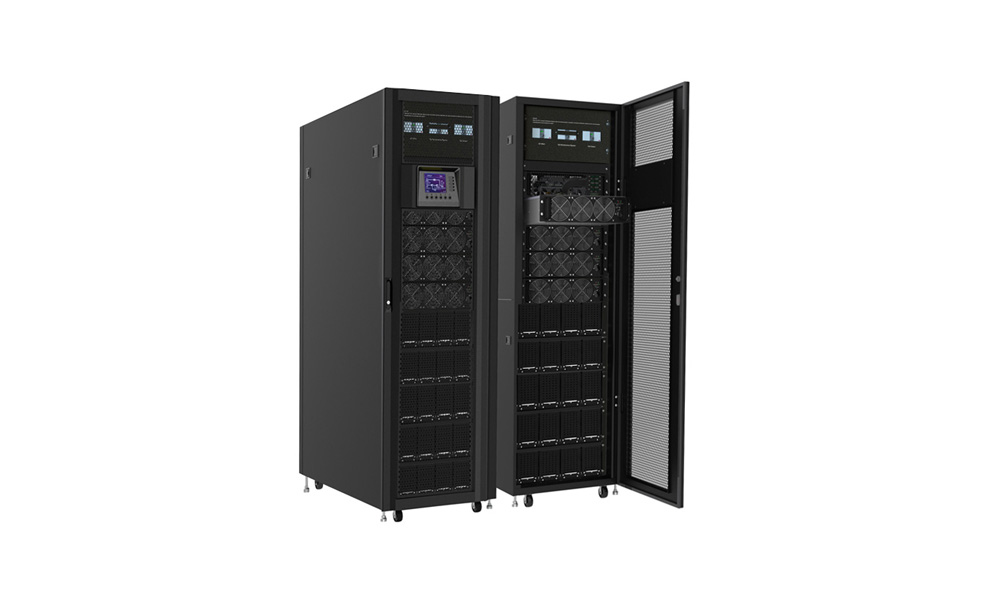

MAX 系列90-300K模块化 UPS 不间断电源

容量范围 90KVA/300KVA
输出电压 380Vac/400Vac/415Vac
输出波形 纯正弦波
工作方式 在线式
电池类型 铅酸蓄电池
安装方式 塔式
产品参数
容量范围
90KVA/300KVA
输出电压
380Vac/400Vac/415Vac
输出波形
纯正弦波
工作方式
在线式
电池类型
铅酸蓄电池
安装方式
塔式
我知道了
产品详情产品参数相关下载

产品简介:


MAX 30-300K 系列智能型高频在线式模块化UPS电源采用双 DSP 控制芯片、先进的控制技术和双变换拓扑架构,消除了电网的各种干扰, UPS 的输出为一稳压、滤除杂讯、不受电网波动干扰、低失真度的纯净正弦波电源,并具有带载能力强,负载兼容性好、市电输入电压、频率范围宽、优异的发电机兼容匹配性、输出无切换时间等特点,极大地满足各种应用环境的需求;完善的保护体系,提升了系统运行的稳定性、可靠性;完备的监控功能,支持 RS232 和 RS485,大屏幕 LCD 显示,支持中、英文操作菜单。监控组件完成对 UPS 工作状态的监控和工作指令的下达和故障事件的历史记录。智能电池管理功能均浮充自动转换、电池放电时间预测、电池自检、提高电池使用寿命。可适应先进的网络系统使用。


★ 功率范围:30KVA-300KVA 可机柜并机,并机台数最大为 4 台

★ 工作方式:高频智能在线式(三进三出)

★ 应用范围:工作站、大型网络服务器、计算机房及大型的数据中心


产品特点:



◆三进三出 UPS

该系列 UPS 是大功率三进三出 UPS,输入电流三相均衡,可以均衡三相电网的负荷。

◆数字化控制

该系列 UPS 各部分架构全部采用数字化控制,UPS 各项性能指标都非常优异,系统稳定度高,具备自我保护和故障诊断能力,同时也避免了模拟器件失效带来的风险,使得控制系统更加稳定可靠。

◆19 英寸标准机柜

该系列 UPS 采用 19 英寸标准机柜外观,美观大方,可以完美匹配机房应用环境,节省机房使用面积。根据用户需求,可提供 1.4 米和 2 米两种高度机柜。

◆模块化设计

该系列 UPS 采用模块化设计,模块容量为 30KVA,UPS 系统由 1 至 10 个 UPS 模块并联组成,最大功率 300KVA,用户可以根据负载的逐步投入而弹性地增加 UPS 模块数量。模块与机柜间采用热插拔技术,UPS 模块可以在线加入、在线拔出,实现“零”检修时间。

◆高功率密度设计

该系列 UPS 单模块高度为 3U,一个标准 1.4 米高的 UPS 机柜最多可以安装 5 个 UPS 模块(单模块最大功率容量 30KVA),总容量可扩展至 150KVA;一个标准 2 米高的 UPS 机柜最多可以安装 10 个 UPS 模块(单模块功率容量 30KVA),总容量可扩展至 300KVA。

◆N+X 并联冗余

该系列 UPS 采用 N+X 并联冗余设计,用户可以根据负载的重要程度配置不同的冗余程度,当冗余模块数达到两个以上时,UPS 系统的可用性达到 99.999%,MTBF(平均无故障时间)长达 25 万小时以上,可充分满足关键负载对供电系统的高可靠性需求。通过 LCD 可以设定 UPS冗余数量,当负载量超过冗余设定时,UPS 可及时报警。

◆弹性的并联冗余设定

该系列 UPS 可以任意设定冗余 UPS 模块数,UPS 可以最大容量提供输出。当负载超出冗余设定时,只要负载量没有超过模块的总容量,UPS 能够正常工作,并可以发出相应的警告。

◆控制系统并联冗余

该系列 UPS 每个模块采用独立控制系统,UPS 模块根据互享的信息独立进行控制,故障模块失效后可以立即与并机系统进行脱离,不对并机系统造成危害。配合热插拔技术,可以方便地将故障模块拔出进行维修。

◆优化的分布汇流机柜

该系列 UPS 改进了模块化 UPS 的系统布局,创新引入分布汇流概念,保障了系统并联的安全性。

◆分散旁路

该系列模块化 UPS 采用分散旁路供电,每个模块内置自动旁路开关和相应的旁路均流电感,提供了良好的系统旁路供电的均流性能。

◆并机共用电池

该系列 UPS 并联工作的 UPS 模块可以共用电池,电池数量不受并机数量的限制,大大减少了电池配置的数量,用户可以完全根据后备时间进行电池配置。

◆外接电池数量可选(32-40 节可选)

该系列 UPS 工作的外接电池数量,可以根据用户需要选择不同的节数:32/34/36/40 节。

◆充电电流可设定

该系列 UPS 可通过面板 LCD 设置用户配置的电池容量,自动分配合理的充电电流。也可以通过面板的 LCD 设定充电电流的大小,设定用户需要合适的充电电流。恒压充电模式、恒流充电模式和浮充模式能自动平滑的切换。

◆智能充电方式

该系列 UPS 采用先进的两段式三阶段充电方法,第一阶段大电流恒流充电,快速回充约90%的电量;第二阶段恒压充电,可以活化电池特性并将电池完全充饱;第三阶段浮充模式。这样可以很好的兼顾快速充电与延长电池使用寿命的目标,节约用户电池投资。

◆系统超大 LCD 显示(带触摸屏)

该系列 UPS 采用超大 LCD(320*240 dots)显示,中英文双语言可供选择,提供了丰富的UPS 状态信息、警告信息、故障信息等。配合菜单式的显示方式,用户可以非常直观地操作 LCD。同时,LCD 带触摸屏功能,可以不操作按键,直接轻触触屏幕就可以方便地进行操作。

◆单模块 LCD 显示

该系列 UPS 单个模块采用 LCD 和 LED 双重显示,使用户更直观地了解每个模块的工作状态和运行参数如输入/输出电压和频率负载大小电池容量机内温度等,使所有操作一目了然。

◆智能监控功能

该系列 UPS 当选配 SNMP 卡时,可以实现对 UPS 的远程监控。

◆可构建中小型配电系统

该系列 UPS 提供了丰富的选配件,用户可以根据需求选择安装隔离变压器、配电盘、SNMP卡、继电器干接点卡等选配件组成一个中小型配电系统。

◆维护方便

该系列 UPS 提供维修旁路功能,当出现紧急情况时,可以切换到维修旁路供电,维修人员可以安全地在线维修。

◆停机检修时间短

如果故障的 UPS 模块数少于等于冗余的 UPS 模块数,可以在不影响其它模块工作的情况下在线更换故障的 UPS 模块,这种情况下停机检修时间为零;如果故障的 UPS 模块数大于冗余的UPS 模块数,由于是采用更换 UPS 模块的方式进行维护,所以停机检修时间不会过 5 分钟。

◆集中监控模块

该系列提供集中监控模块,模块具备热插拔功能,当拔出监控模块时,系统可以正常工作。

◆EPO 功能

该系列监控单元面板上嵌入一紧急关机(EPO)按键,在紧急情况下按下 EPO 按键就可以紧急关机;EPO 按键为保护设计,且有透明外盖遮盖,可以避免误操作;并且具有远程紧急关机(REPO)功能。



D1-3K(S)+110V系列高频在线式UPS电源规格书(2020.10.14) (1).pdf
214.2KB
