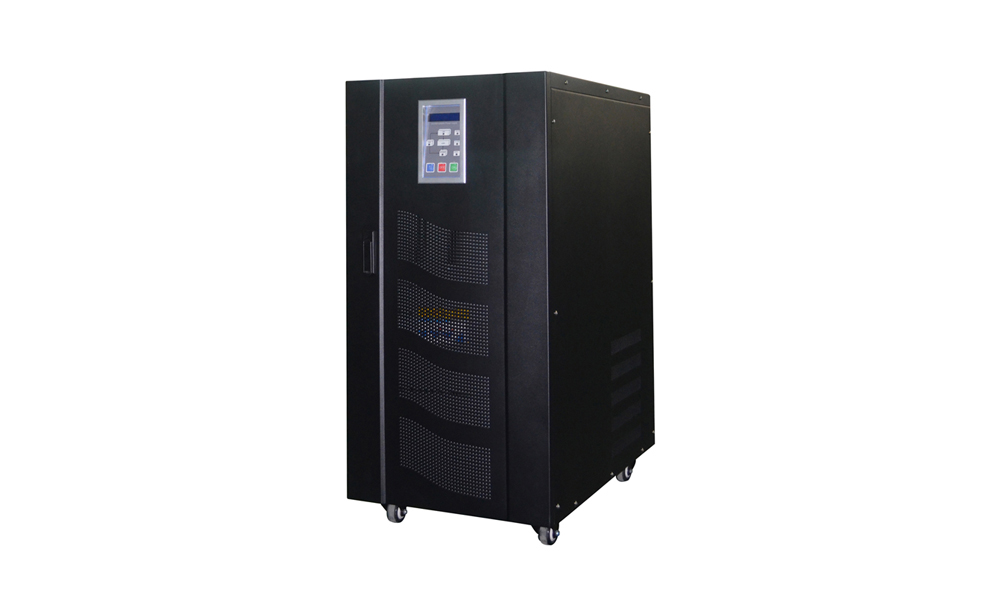

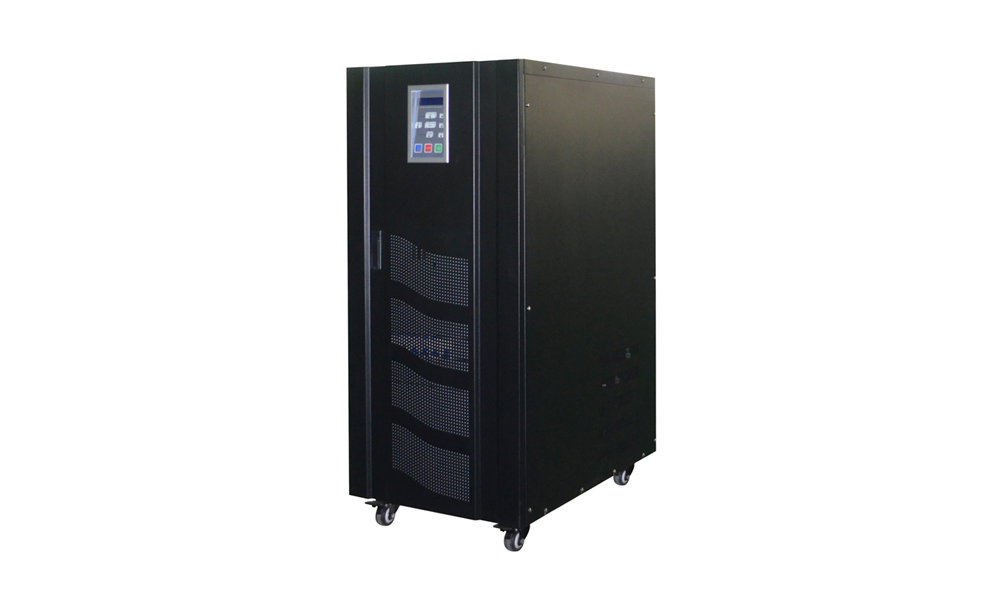

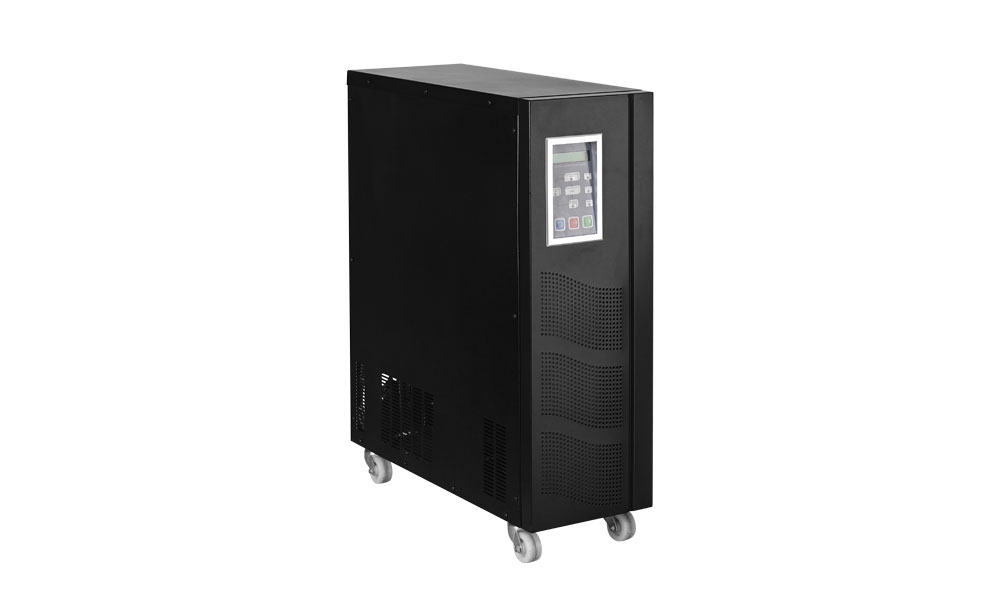

GD系列6K-30KVA 110V输出工频UPS电源
GD系列100/110/120/127输入输出UPS电源为单进单出型（单相输入、单相输出）智能工频在线式不间断电源系统，容量6-30KVA.适用于：矿井，进口设备，海图，网络中心、服务器群、电信行业、银行系统、医院、工业过程控制应用，路由器，交换机，办公自动化，计算机设备，精密仪器设备等。 GD系列单进单出UPS是针对100,110,120,127V电网环境和网络系统对电源的高可靠度的要求,专为矿井，船舶海图，进口设备等系统的网络计算机房和小型智能设备、精密仪器等设计的高性能正弦波在线式UPS电源。GD单进单出系列UPS，标配铅酸电池，可选配锂电池，并可为用户提供隔离变压器、定制特殊规格电压和频率的非标机器、外置充电器、SNMP适配器等可选件。
- UPS不间断电源 系列
- 2 份资料可下载
- 13 项产品特点
GD系列6K-30KVA 110V输出工频UPS电源 产品详情
GD系列100/110/120/127输入输出UPS电源为单进单出型（单相输入、单相输出）智能工频在线式不间断电源系统，容量6-30KVA.适用于：矿井，进口设备，海图，网络中心、服务器群、电信行业、银行系统、医院、工业过程控制应用，路由器，交换机，办公自动化，计算机设备，精密仪器设备等。 GD系列单进单出UPS是针对100,110,120,127V电网环境和网络系统对电源的高可靠度的要求,专为矿井，船舶海图，进口设备等系统的网络计算机房和小型智能设备、精密仪器等设计的高性能正弦波在线式UPS电源。GD单进单出系列UPS，标配铅酸电池，可选配锂电池，并可为用户提供隔离变压器、定制特殊规格电压和频率的非标机器、外置充电器、SNMP适配器等可选件。
产品特点
- 电网适应性强：支持单进单出100/110/120/127V输入，电压范围极宽，大幅减少电池充放频次；频率范围同样宽泛，可直接兼容各类燃油发电机，保证供电稳定。
- 纯在线式双变换架构：采用SPWM脉宽调制、IGBT功率模块及输出隔离变压器，有效隔离电网杂讯和波动，输出电源品质最优。
- 零转换时间：具备锁相同步技术和电子静态旁路开关，市电与逆变切换无间断，满足精密负载对供电连续性的严苛要求。
- 微处理器智能控制：基于先进芯片实时监测与调控，全面优化系统运行，提升整体可用性和可靠性。
- 智能电池管理：均充/浮充自动切换，避免过充或欠充，有效延长电池使用寿命。
- 高效充电器：充电器支持并联且自主均流，均流不平衡度≤3%，充电时间明显缩短，可灵活适配不同容量电池组。
- 应急与便利功能：具备满载冷启动能力，可在无市电时应急开机；支持无人值守模式，适合远程站点；开机自诊断可提前发现隐患。
- 多重保护机制：包括输入浪涌保护、输出过载/短路保护、电池欠压/过充预警、逆变器过热自动转旁路等，全方位保障系统安全。
- 数字化并机控制：采用数字环流技术，确保并机时同频、同相、同压，环流极小，并机可靠性高。
- 并机扩展灵活：插入并机卡（选件）即可实现多台并联，扩容方便；并机通讯电缆采用闭环冗余设计，安全性更高。
- 电池共用：并机系统可共用同一组电池，节省初始投资和占用空间。
- 本地人机交互：具备声光告警和LCD液晶屏，实时显示运行参数；通过RS232接口配合监控软件，可在PC端集中查看与控制。
- 网络化管理：可选配RS485、干接点等接口，并可外置SNMP适配器，使UPS成为网络设备，支持主流网管平台远程监控和管理。
典型应用场景
GD系列6K-30KVA 110V输出工频UPS电源 属于 UPS不间断电源 系列， 常用于对供电连续性有明确要求的电力、通信与工业场景。 以下为山硕服务的四类主要场景，点击进入对应的行业解决方案。
实际适配需结合负载类型、电网制式与安装环境评估，建议提供工况后由工程师确认。
核心电气参数
| 额定容量 | |
|---|---|
| 输入电压 | |
| 输出电压 | |
| 输出波形 | |
| 整机效率 | |
| 功率因数 | |
| 电池类型 | |
| 后备时间 | |
| 机架高度 | |
| 外形尺寸 | |
| 重量 | |
| 执行标准 / 认证 |
完整规格表
厂家原版参数，按型号逐项列出。同一系列不同型号的差异看表中最右侧几列。
| 交流输入 | 支持单进单出 100/110/120/127V 输入，电压范围极宽，减少电池充放频次；频率范围宽泛，直接兼容各类燃油发电机 |
|---|---|
| 架构 | 纯在线式双变换：SPWM 脉宽调制、IGBT 功率模块及输出隔离变压器，有效隔离电网杂讯和波动 |
| 转换时间 | 零转换：锁相同步技术+电子静态旁路开关，市电与逆变切换无间断 |
| 电池管理 | 均充/浮充自动切换，避免过充或欠充 |
| 充电器 | 支持并联且自主均流，均流不平衡度≤3%，可灵活适配不同容量电池组 |
| 并机 | 数字化并机控制（数字环流技术，同频同相同压）；插入并机卡（选件）即可多台并联；并机通讯电缆闭环冗余设计；并机系统可共用同一组电池 |
| 保护机制 | 输入浪涌保护、输出过载/短路保护、电池欠压/过充预警、逆变器过热自动转旁路 |
| 人机交互 | 声光告警+LCD 液晶屏；RS232 配合监控软件 PC 端集中查看与控制；可选配 RS485、干接点，外置 SNMP 适配器支持网管平台 |
参数说明：以上数值来自厂家选型资料，实际配置可能因定制需求（电压制式、电池组配置、 机架高度）不同而变化，正式选型请以合同技术协议为准。
本型号相关资料
- PDF
GD 系列 6K-30K 110V 工频 UPS 规格
GD 系列工频 UPS 规格表，支持 100V/110V/120V/127V 输出制式。
- PDF
GD 系列工频 UPS 英文彩页
GD 系列工频 UPS 英文版产品彩页，适用于海外项目与外贸询价。
关于 GD系列6K-30KVA 110V输出工频UPS电源 的常见问题
GD系列6K-30KVA 110V输出工频UPS电源 适用于哪些场景？
GD系列100/110/120/127输入输出UPS电源为单进单出型（单相输入、单相输出）智能工频在线式不间断电源系统，容量6-30KVA.适用于：矿井，进口设备，海图，网络中心、服务器群、电信行业、银行系统、医院、工业过程控制应用，路由器，交换机，办公自动化，计算机设备，精密仪器设备等。 GD系列单进单出UPS是针对100,110,120,127V电网环境和网络系统对电源的高可靠度的要求,专为矿井，船舶海图，进口设备等系统的网络计算机房和小型智能设备、精密仪器等设计的高性能正弦波在线式UPS电源。GD单进单出系列UPS，标配铅酸电池，可选配锂电池，并可为用户提供隔离变压器、定制特殊规格电压和频率的非标机器、外置充电器、SNMP适配器等可选件。
怎么判断 GD系列6K-30KVA 110V输出工频UPS电源 的容量是否够用？
先统计现场所有负载的铭牌功率并换算成有功功率，再区分阻性、感性与冲击性负载，考虑启动电流和同时使用系数，最后留出运行余量。仅凭设备数量或标称 VA 相加容易偏小。把负载清单和设备类型提供给工程师，可以做逐项校核。
GD系列6K-30KVA 110V输出工频UPS电源 的完整技术参数在哪里获取？
「技术参数」标签页列出已核实的字段，未核实的项以「待补充」标注而不填推测值；完整参数见「资源下载」里的彩页与使用手册，或以规格书为准。
是否可以按现场要求定制 GD系列6K-30KVA 110V输出工频UPS电源？
山硕电源为生产厂家，可围绕电压制式、电池配置、机架高度、通讯接口与外观标识做定制，并支持批量供货与项目交付。是否可改以及改动的边界，需要按具体配置和技术协议确认。
110V 输出工频 UPS 主要用在哪？
用在既需要 110V 输出、又需要工频机抗冲击能力的场合。比如带 110V 负载的工业现场、船舶与特殊设备供电、以及沿用 110V 配电制式的老厂改造。工频结构提供输出隔离和较强的过载能力，110V 输出则直接匹配负载电压，省掉中间加变压器的环节。
工频机为什么适合带冲击性负载？
因为输出端有工频隔离变压器，变压器本身有较大的短时过载耐受能力，能吸收电机启动、变压器励磁涌流这类瞬时冲击，把冲击挡在逆变器功率器件之外。同时工频机的逆变器工作在较低开关频率，器件承受的电流应力更平缓。这是它在冶金、矿山、大型电机负载场合长期占有一席之地的原因。
