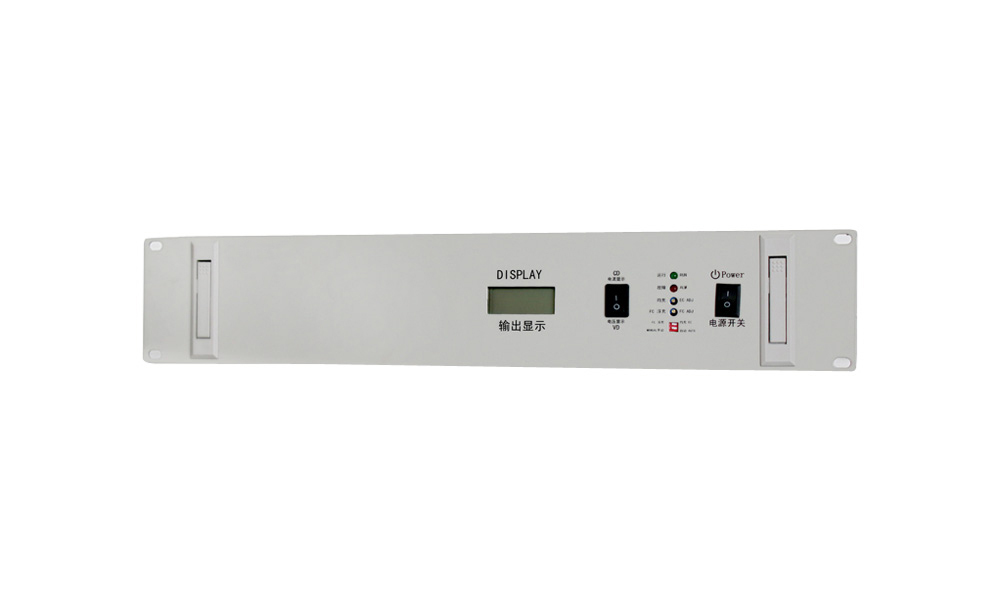

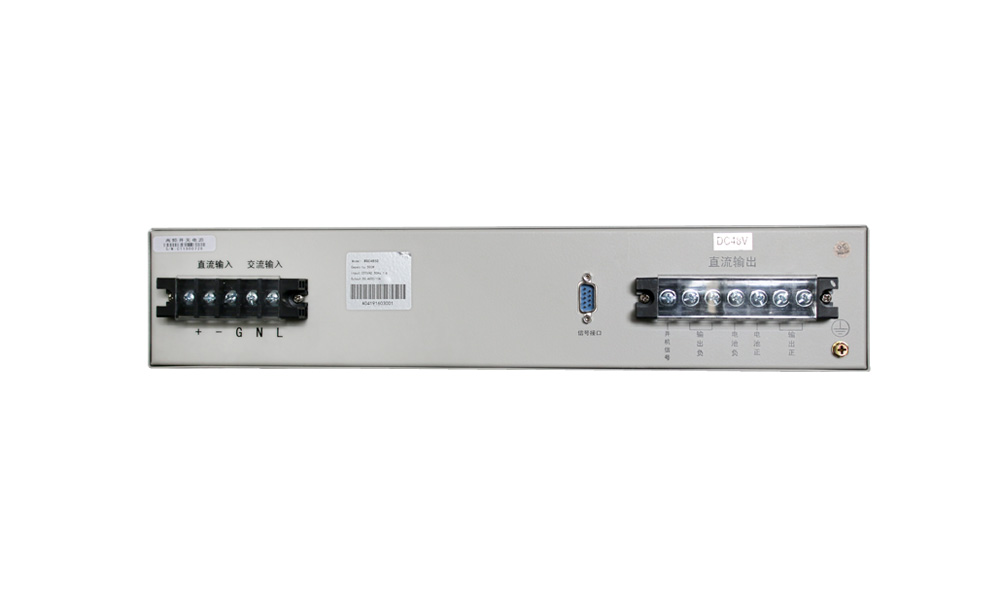

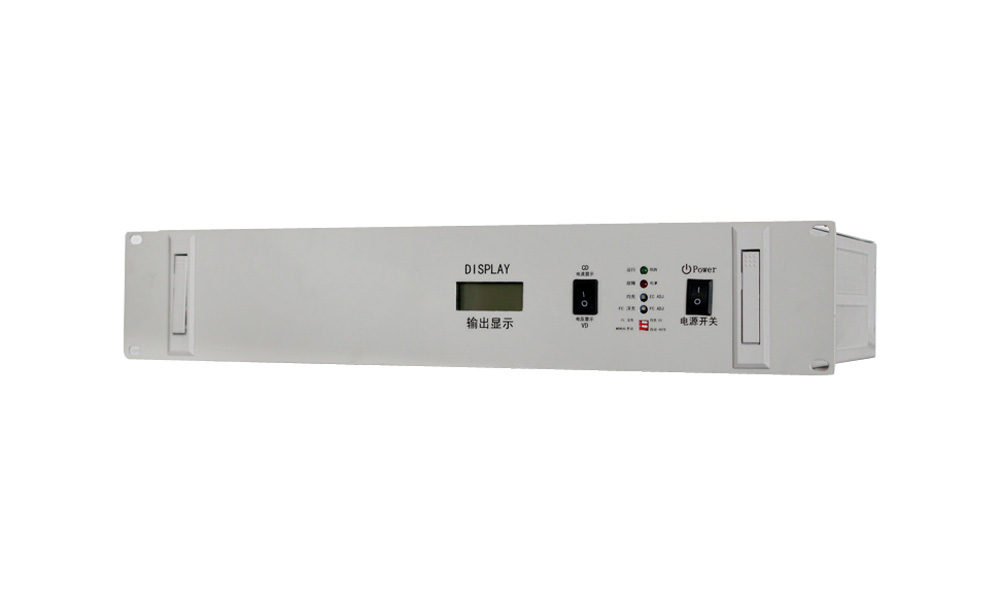

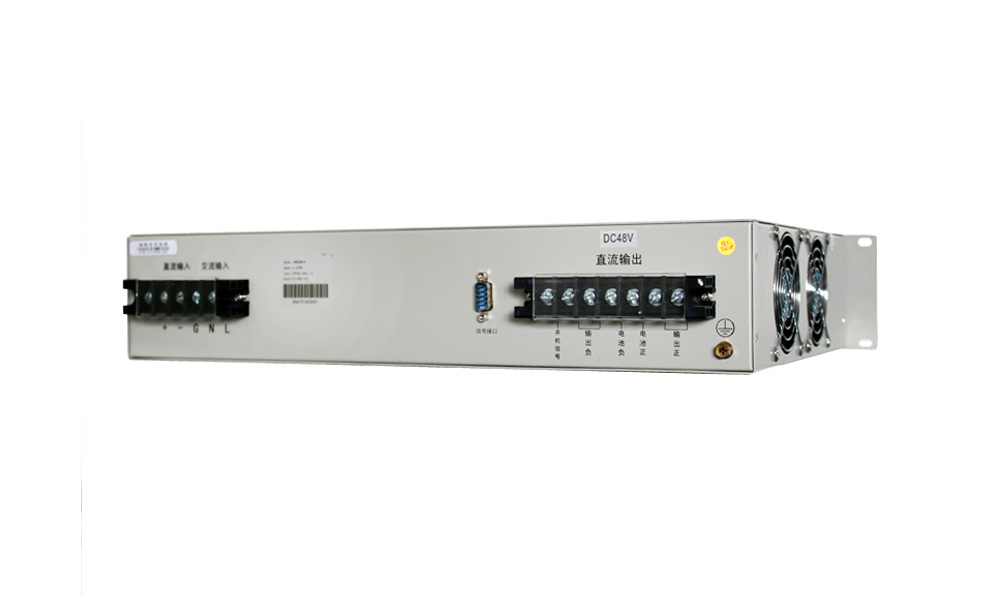

RP系列AC转DC(220/110/48)开关电源 2U高

输出电压 220Vac/110Vac/48Vac/24Vac
安装方式 机架式
产品参数
输出电压
220Vac/110Vac/48Vac/24Vac
安装方式
机架式
我知道了
产品详情产品参数相关下载

产品简介:


RP系列AC转DC(220/110/48)开关电源满足110VAC 电网制式和220VAC 电网制式的供电需求。是针对中小型通讯系统的工作环境并按照国际标准设计,可为各种小型交换设备、微波通信、数字产品、光纤传输及其他通信设备供电。可方便地组成通信设备的供电系统。RP系列一般可独立使用,也可自由并联在一起使用。


产品特点:

      ◆ 采用了先进的双管正激开关技术,模块之间采用隔离设计,防止模块间相互影   响。

      N+1 备份的情况下,即使有1 台或几台模块出现故障,也不影响其它模块的并联运行,并且模块间能实现自动均流。

      满足110VAC 电网制式和220VAC 电网制式的供电需求。输入电压范围宽,适用于电网电压波动较大的地区。

        表头型模块采用3 位半的表头显示,显示输出电流电压,简单实用。

      模块采用宽度为19 英寸、高度为2U 的标准机箱,易于安装。

      工作温度范围宽。-10℃~﹢50℃的温度范围内可以全额输出功率。

      体积小,重量轻。


输入输出类别:

(本系列产品命名以RP输入-输出 方式命名,如RP220-05代表220VDC输出5A电流)


输出

输入

额定输出电压(V DC)

额定输出电流(A)

额定输出功率(W)

限流值(A)

220AC

220

110

48

24

5

10

15

10

20

30

40

50

10

20

30

40

50

1100

1100

1650

480

960

1440

1920

RP

240

480

720

960

1200

5.5

11

16

11

21

31

41

51

11

21

31

41

51

110AC

220

110

48

24

5

10

15

10

15

20

25

30

10

20

30

40

50

1100

1100

1650

480

720

960

1200

1440

240

480

720

960

1200

5.5

11

16

11

16

21

26

31

11

21

31

41

51



技术特性

参数

交流输入

输入方式

单相三线制(L/N/PE)

输入电压

220VAC 电网制式供电时:

额定输入电压:220VAC,波动范围:170VAC~260VAC

110VAC 电网制式供电时:

额定输入电压:110VAC,波动范围:90VAC~160VAC

输入频率

额定输入频率:50/60HZ,波动范围:45Hz~66Hz

输入电流

在交流输入电压为:110VAC 和 220VAC 时,输入电流≤18A

浪涌电流

在额定输入条件下,启动冲击电流不大于额定工作状态输入电流

峰值的 150%(由 EMI 电容引起的尖峰电流不考虑)

效率

220VAC 电网制式供电时,效率≥90%

110VAC 电网制式供电时,效率≥85%

输入功率因素

≥0.9



技术特性

参数

直流输出

输出功率

(各标称见 A

220VAC 电网制式供电时:

最大额定输出功率:RPW,最大输出功率:2700W

110VAC 电网制式供电时:

最大额定输出功率:1500W,最大输出功率:1600W

输出电压

(各标称见 A

额定输出电压:见表 A,电压极性由接法决定

均浮充可调范围(绝对值): B

限流值

各标称见 A

稳压精度

≤±2V

电话衡重杂音

2mV

宽频杂音电压

≤50mV (3.4KHZ~150KHz)≤20mV (0.15KHZ~30MHz)

离散频率杂音电压

≤5mV (3.4KHZ~150KHz)≤3mV (150KHZ~200MHz)

≤2mV (200KHz~500KHz)≤1mV (0.5KHZ~30MHz)

-峰值杂音电压

≤150mV (20MHz 带宽)

模块间均流能力

(并联时)

最大和最小者相差 2 A 以下(10%负载以上)

安全防护

绝缘强度

输入输出1500VDC输入机壳1500VDC输出机壳

500VDC

漏电流

小于 1.5mA

可靠性

平均故障间隔时间 MTBF≥100000h

冷却方式

强迫风冷(整流器内部有直流风扇,风流量为 42CFM)

工作环境

工作温度

-10℃~﹢50℃

存储温度

-40℃~﹢85℃

相对湿度

10%~90%(无凝露)

机械

参数

外形尺寸

×高×深:482 mm×88 mm×300mm

重量

8.2KG



输出电压范围:

项目输出

220V

110V

48V

24V

浮充电压调节值

180V-260V

90V-130V

42V-59V

21V-29.5V

浮充输出电压出厂整

定值

242V

121V

53.5V

26.7V

均充电压调节范围

220V-260V

110V-130V

48V-57.6V

24V-28.8V

均充输出电压出厂整

定值

253V

127V

56.4V

28.2V

输出电压保护点

265V

135V

59V

29.5V
