苏州通信机房机架式锂电池 UPS 应用案例
一、项目概况
本项目为苏州某通信机房供电升级改造项目。机房承载网络交换、数据传输等核心通信业务，属于一级关键负载，一旦市电中断，会直接造成通信链路中断，影响业务稳定运行。项目前期原方案考虑传统铅酸电池 UPS，但铅酸电池存在占地面积大、循环寿命短、运维工作量大、低温放电性能差等短板，且机房机柜空间紧张，没有额外独立电池室。经过多方对比，项目最终选用山硕机架式锂电池 UPS 系统，部署于标准 19 英寸通信机柜内，为机房通信设备提供不间断供电保障，整套系统满足 GB/T 7260.1-2023、GB 4943.1-2022 国内安全标准，符合国内通信机房验收规范。
二、方案设计与产品配置
整套供电系统采用机架式模块化架构，由山硕 UPS 主机与配套锂电池电池包（Battery Pack）组成，全部设备适配 19 英寸标准服务器机柜，机柜内堆叠安装，最大化利用机柜垂直空间。
UPS 主机采用双变换在线式工作模式。市电正常时，主机对市电稳压滤波，输出纯净交流电供给通信负载；市电故障时毫秒级无缝切换至锂电池逆变供电，保证交换机等通信设备不掉电重启。主机配备 LCD 液晶显示屏，可实时查看输入、输出电压、电池容量、运行状态及故障告警，搭载 RS485 通讯接口，可接入机房动环监控系统，实现远程监测。
配套山硕机架式锂电 PACK 内置 BMS 电池管理系统，实时监测每节电芯电压、温度，具备过充、过放、过流、短路、高温多级保护。磷酸铁锂电池相比传统铅酸电池，循环寿命更长，能量密度更高，同等后备时长下占用空间大幅减少。

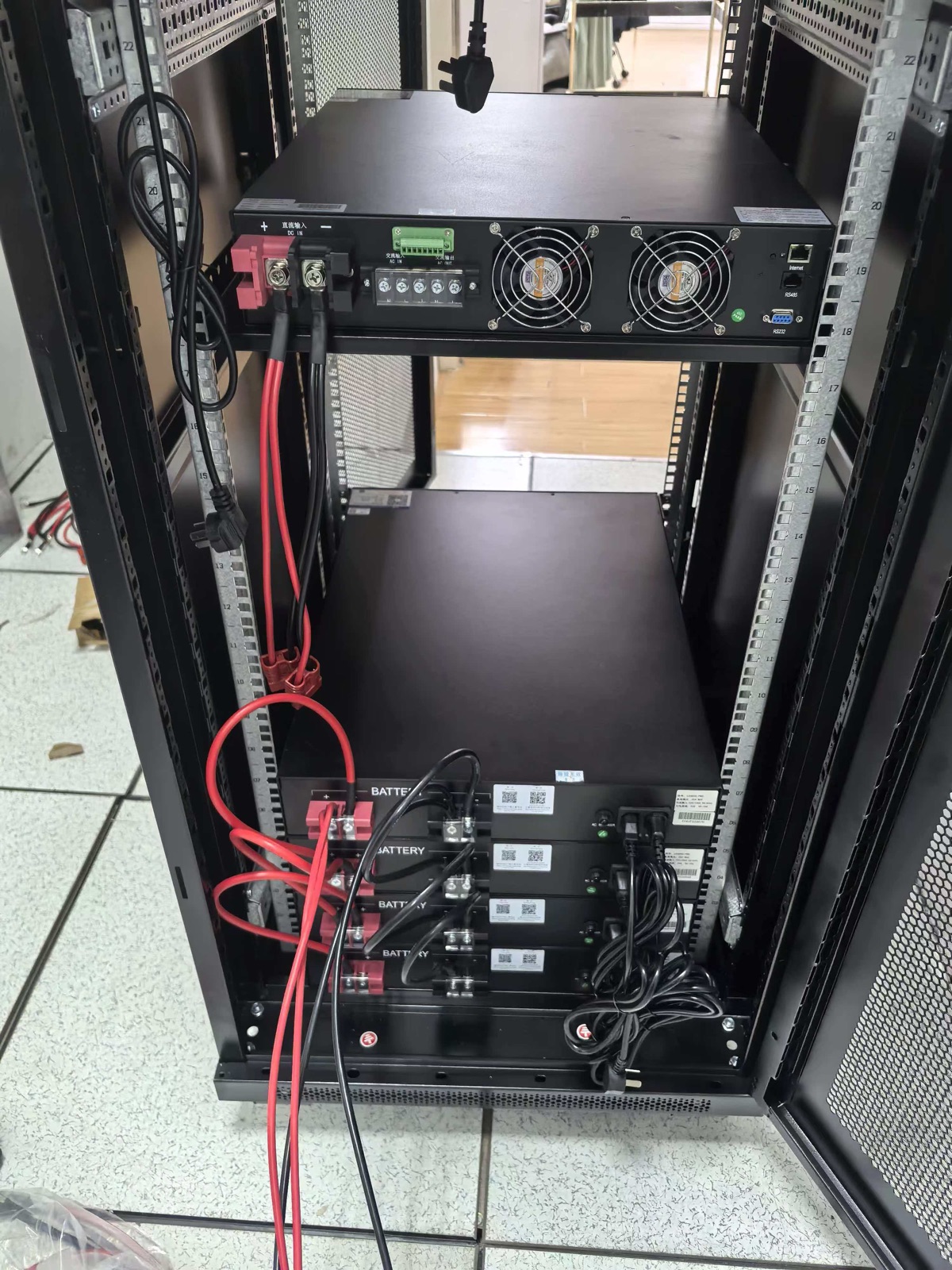

配电架构上，UPS 主机配备 AC INPUT 交流输入接口与内置空气开关做输入保护；电池包之间通过大功率直流线缆连接，红黑正负极线缆标识清晰，安装便捷，便于后期扩容或单模块维护更换。机柜下方设置配线区域，网线、光纤、电源线分区布线，强弱电分离，降低电磁干扰。
三、现场安装实施

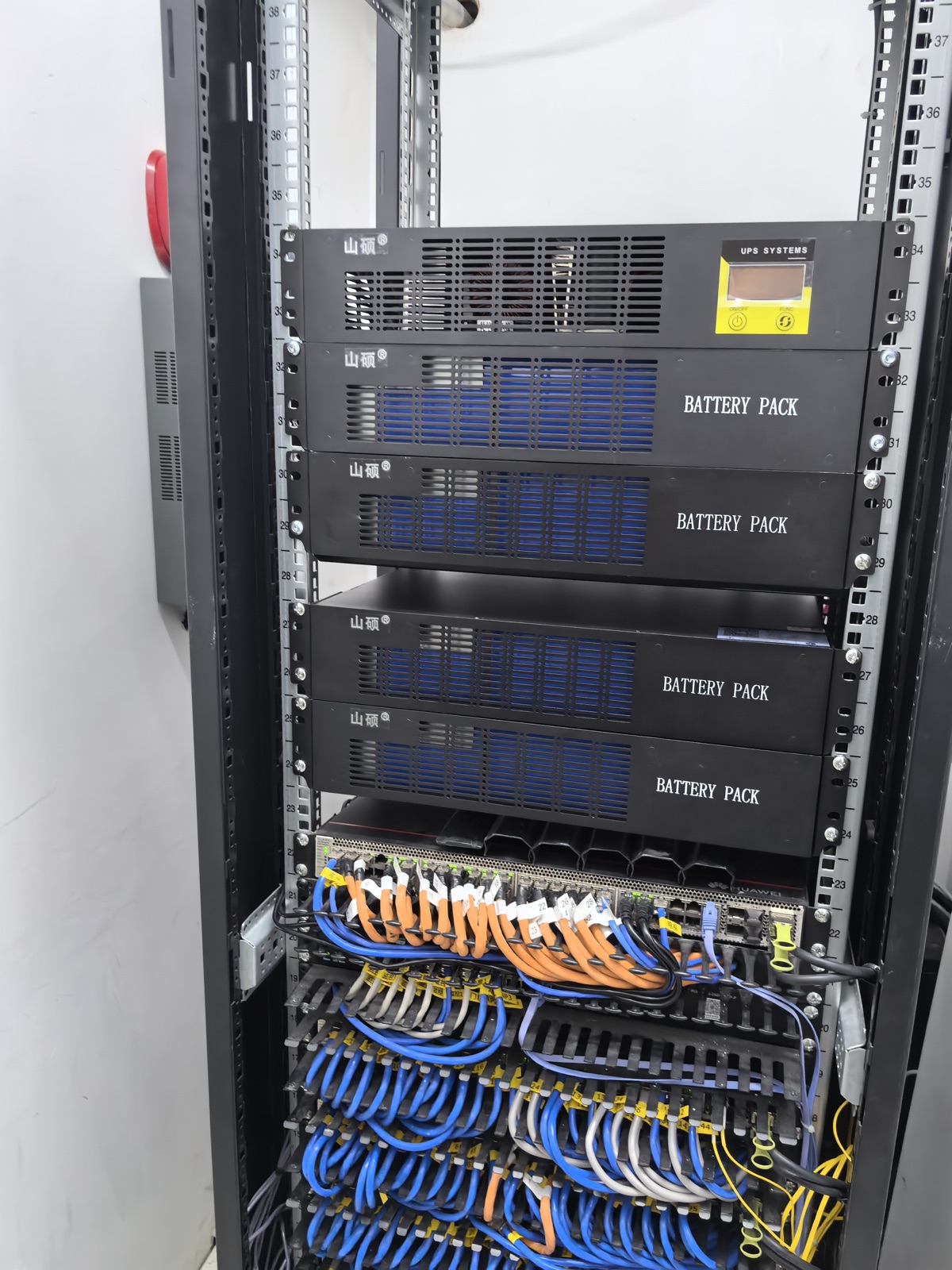

整套设备在标准 19 英寸通信机柜竖向堆叠安装，从上至下依次布置 UPS 主机、多组锂电池 PACK，下方部署通信交换机与配线单元。设备通过机架耳固定在机柜 U 位立柱上，安装牢固。

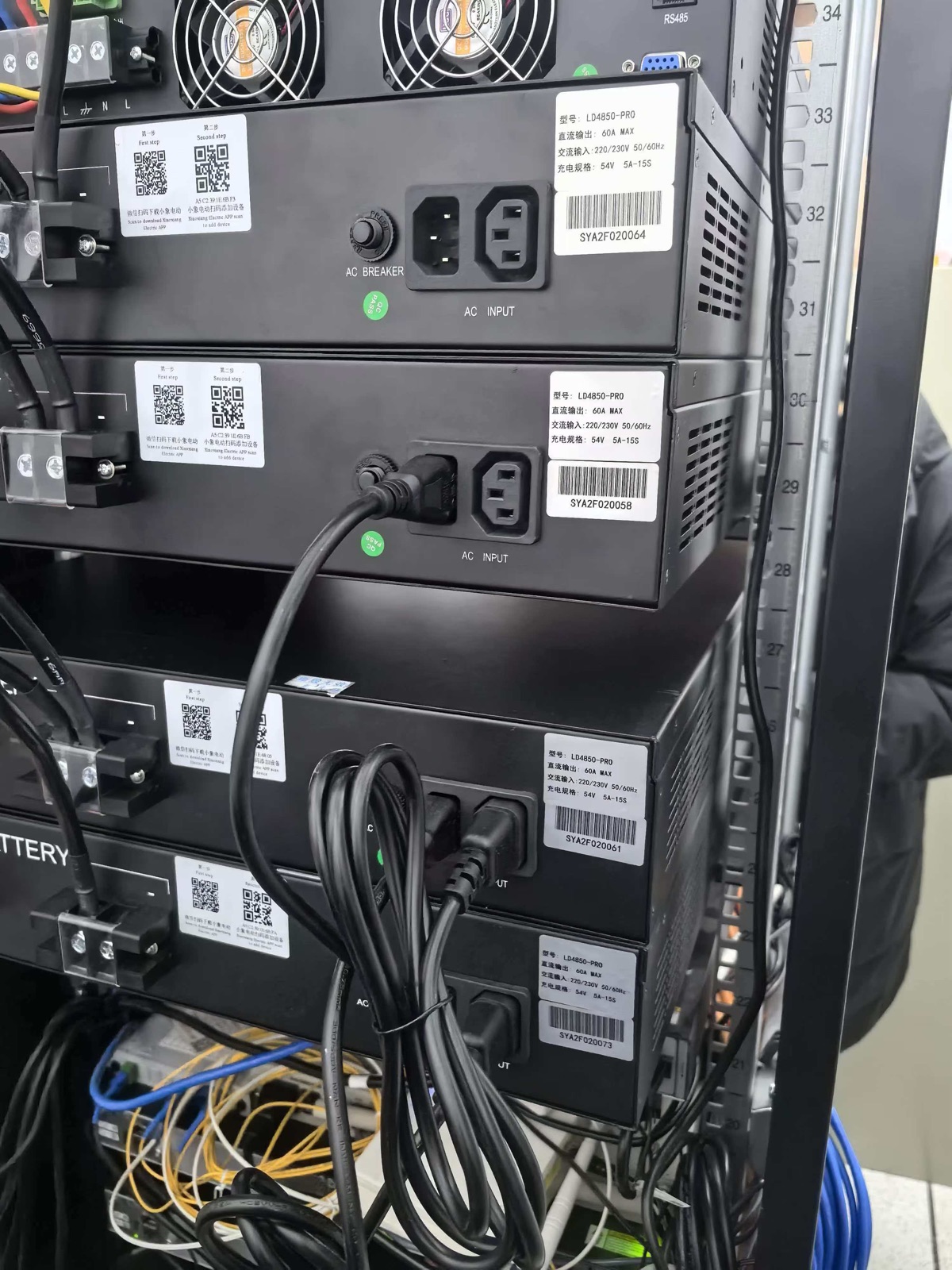

施工严格遵循通信机房施工规范：强电直流线缆选用耐高温动力线，区分颜色并紧固端子；交流电源线独立敷设；网线、光纤等弱电线路通过理线架规整捆扎，强弱电分离。每台设备粘贴产品铭牌与二维码，标注型号 LD4850-PRO、电气参数、设备序列号，方便运维人员扫码查阅资料、设备溯源。
上电调试阶段，依次完成市电检测、电池容量校准、告警功能与断电切换试验。模拟市电断电，验证系统由市电模式切换至电池逆变模式；市电恢复后，自动切回市电并启动锂电池充电，充电参数匹配锂电特性，避免过充损伤电池。全部调试完成后，系统各项指标达标，无异常告警。
四、项目价值
- 高可靠性保障通信业务：在线式 UPS 搭配磷酸铁锂电池，停电毫秒级切换，保障通信设备持续运行，杜绝业务中断风险，整机符合国内 UPS 安全标准，可应对本地电网电压波动问题。
- 机架式设计节约机房空间：19 英寸机架一体化部署，无需单独电池房间，解决机房场地受限痛点；锂电池体积小、重量轻，大幅节省机房宝贵空间。
- 智能运维降低长期成本：本地 LCD 显示 + RS485 监控，接入动环平台实现远程监控，故障自动预警。BMS 实时监测电芯状态，锂电池无需像铅酸电池定期检测补液，寿命更长，减少日常运维工作量。模块化设计，单模块可独立拆装替换，检修便捷。
五、项目总结
山硕机架式锂电 UPS 系统在苏州通信机房项目顺利完成安装调试并投入运行，成功解决核心通信负载不间断供电需求。该方案相比传统铅酸 UPS，在空间利用率、使用寿命、智能化监控、安全性能上优势明显，系统运行稳定，能够抵御市电异常、突发停电等故障，保障通信网络持续可靠运行。本项目验证了山硕机架式锂电 UPS 在国内中小型通信机房场景的落地能力，为同类机房供电改造提供成熟可复制的解决方案。
