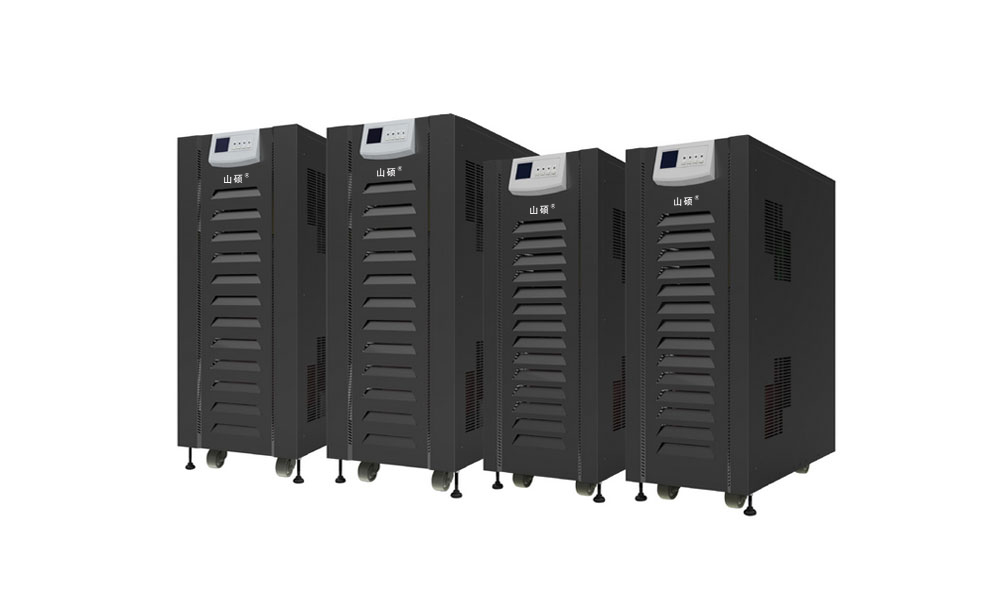

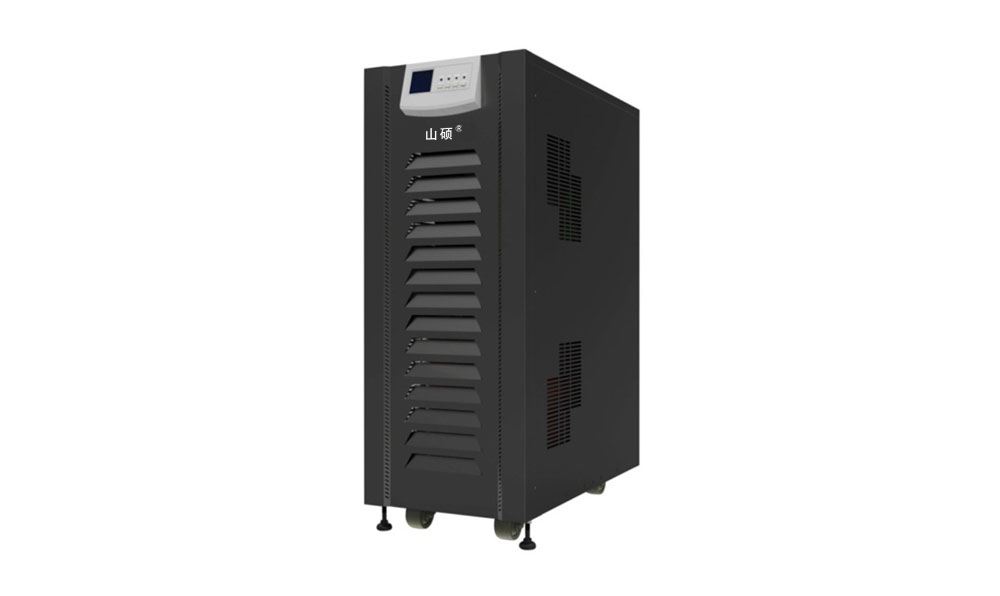

GX系列10-200K 三进三出工业级工频UPS电源

容量范围 10KVA/200KVA
输出电压 380Vac/400Vac
输出波形 纯正弦波
工作方式 在线式
电池类型 铅酸蓄电池
安装方式 塔式
产品参数
容量范围
10KVA/200KVA
输出电压
380Vac/400Vac
输出波形
纯正弦波
工作方式
在线式
电池类型
铅酸蓄电池
安装方式
塔式
我知道了
产品详情产品参数相关下载

产品简介:


本系列UPS 是一款纯正弦波输出的双变换在线式不间断UPS电源系统,为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备。当市电掉电后,UPS 将电池能量逆变输出到负载,实现不间断输出。 采用输出隔离变压器的高频双变换结构和先进的全数字控制技术,实现稳定、干净、不间断电源输出。同时还提供多样化的通讯方案,及友好的人机界面,方便用户对机器进行设置及监控。通讯部分提供MODBUS,RS232 以及可扩展的智能插槽。


产品特点


先进的可控硅整流智能控制技术,在接入谐波滤波器时,可实现输入功率因数达0.95,输入谐波电流小于 5%;

采用IGBT逆变控制技术,输出功率因数PF=0.9,输出电压、电流性能更加优异。在线式三进三出双变换结构,支持380/400/415V,50/60Hz电网体系;

较宽的输入电压380Vac(286-475Vac)和频率范围50/60 Hz±5%,电网适应能力强;

输出功率因数高达0.9,比传统UPS带载能力强12.5%;

可适应各种发电机设备;

整机效率高达90%;在ECO运行模式下,其能量转换效率高达98%,节能效果非常显著;

很强的负载适应性和输出过载及短路能力,峰值电流保护技术,使过载能力:110-125%的负载可正常运行10分钟,125-150%的负载可正 常运行1分钟;

电池智能化管理系统设计,具有恒充、浮充和均充,以及温度补偿功能;灵活的电池配置, 可在操作面板上设置每组蓄电池节数32/31/30 /29/28节。

智能故障诊断,丰富的故障记录,大容量的故障存储空间;

友好的人机界面,彩色触摸屏与键盘结合使用,操作便捷。安全、稳定、易维护

采用最新的数字信号控制器(DSP),实现UPS电源系统的100%数字化控制和运行,结合多重单片微处理器进行系统冗余控制;

采用双市电输入或单市电输入,使用户的电力供应得到更安全的保障;

缺相、错相诊断、提示告警;

允许100%三相不平衡负载;

采用正面维护设计;MTBF高达30万小时的平均无故障时间和较低的平均故障检修时间;

系统设计中90%以上元器件采用国际品牌,设备出厂前经过了24小时老化和相关验证测试,保证系统的高可靠性。
