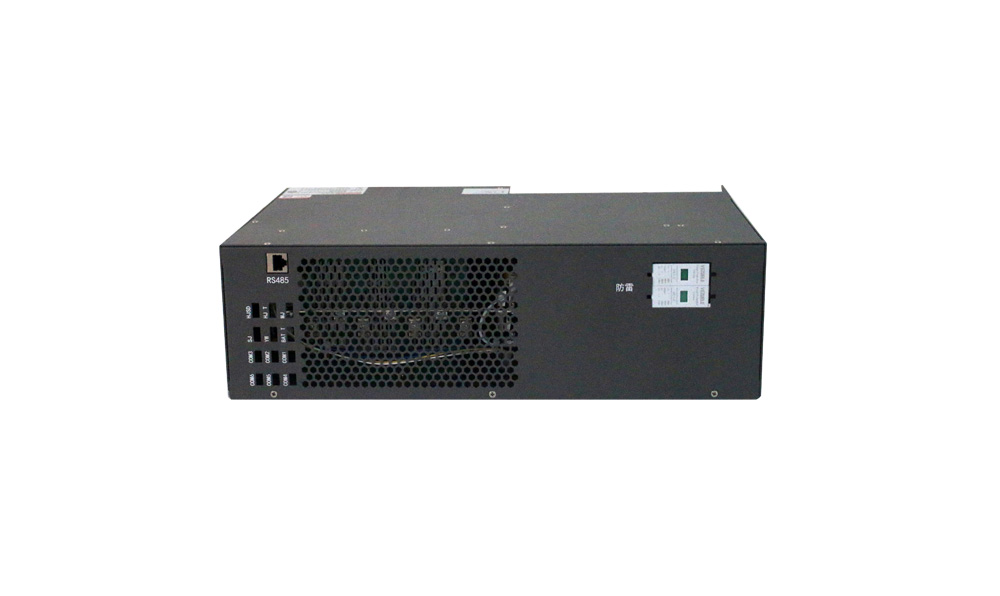

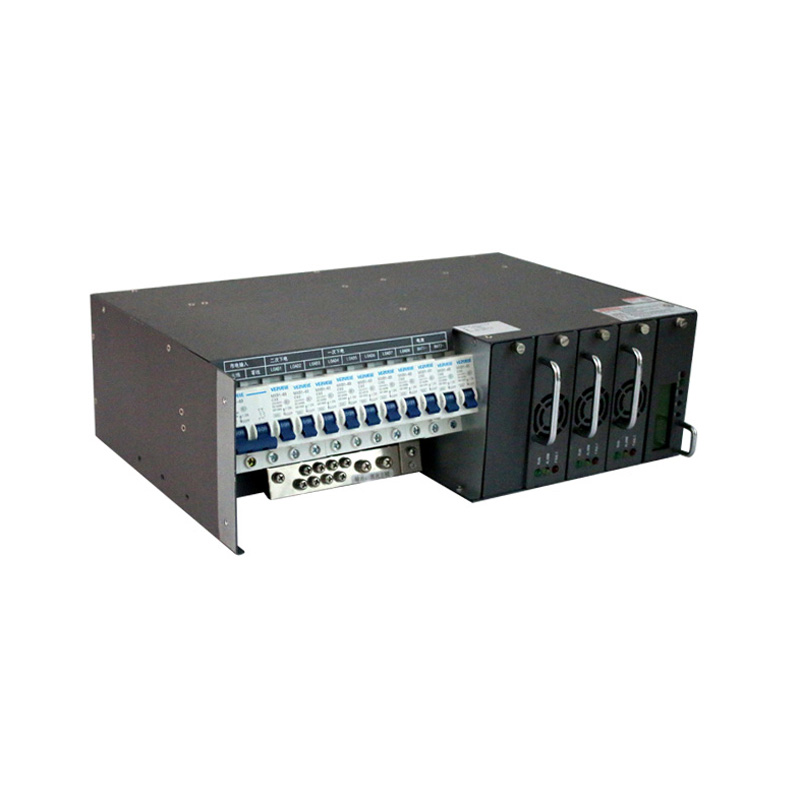

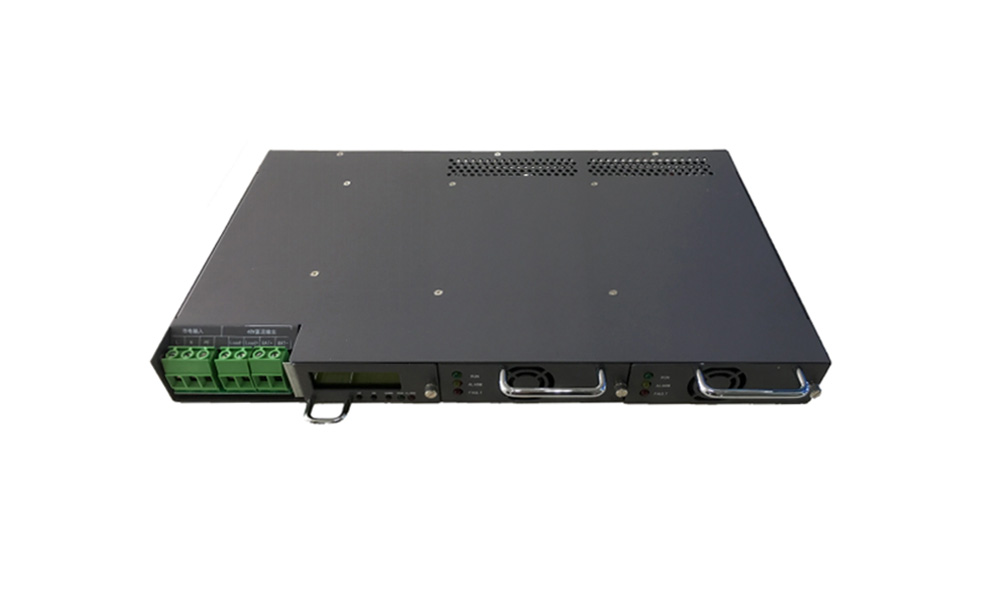

RT系列30-800A嵌入式开关电源

容量范围 30A/800A
输出电压 48V
安装方式 机架式
产品参数
容量范围
30A/800A
输出电压
48V
安装方式
机架式
我知道了
产品详情产品参数相关下载

产品简介:


RT48 系列嵌入式开关电源系统,总容量最大为 800A,集通信电源、交直流配电、温控、监 控等系统功能,另外还具有完善的电池管理;电池低电压保护功能;4 用户负载下电和电能计 量功能;能实现温度补偿、自动调压、限流、电池容量计算、在线电池测试、休眠节能等功能。 电源系统网络化设计,提供 RS232/RS485、干接点等多种通信接口,组网灵活,可实现远程监 控,无人值守。同时具备完善的交、直流侧防雷设计,完备的故障保护及告警功能以及宽广的 输入电压范围,可支持交流或者直流输入,操作方便、易于安装和维护。


应用场合:


基站、中小容量交换局、网波通信、卫星通信、数据通信、数据机房等应用场合。


产品特点:


超宽市电输入范围

超宽输入电压范围,更适应恶劣电网环境下使用,延长电池实际使用寿命

完善的电池管理

有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能,能实现温度补偿、 自动均浮 充控制、 自动调压、电池容量计算、在线电池测试等功能。

卓越的微处理器确保可靠运行

采用先进的 CPU 和多重微处理器控制设计,使开关电源性能更加稳定,品质更加可靠

高效节能

数字化控制的有源功率因数校正技术,输入功率因数高达 0.99 以上,避免对电网环境的 污染

模块化设计

整流模块采用无损伤热插拔技术,即插即用,更换时间小于 1min。

兼容磷酸铁锂电池及铅酸蓄电池

后备电池组可灵活选配磷酸铁锂电池及铅酸蓄电池,适合不同应用场景。

全正面操控

全正面的操作和维护,可以靠墙安装,有效节约空间。

完善的保护功能

具有输入过欠压保护、输出过欠压保护、短路保护、过流保护、防雷保护、风机故障告 警保护、故障显示、历史告警记录存储等功能,保证负载设备的可靠运行。


1 输入特

序号

术要求

单位

1.1

输入电压范围

启动 140—290

Vac

输入电压范围为三相交流电的相电压 系统启动电压需大于等于 140Vac

90—290

1.2

输入额定电压

220

Vac

相电

1.3

输入电压频率

4367(典型值为 50/60)

Hz


1.4

输入功率因数

0.99


载工作状态

2 输出特

序号

术要求

单位

2.1

输出额定电压

-53.5

Vdc

输入 220Vac

2.2

输出电压范围

-42 -58

Vdc

通过监控可调(测试条件空载

2.3

单模块容

30 50

A

可根据要求灵活配置

2.4

输出最大电流

800

A

额定输出条件下

90-176VAC 输入时保证 300A 输出

2.5

输出纹波及噪

≤200

mVp-p

示波器带宽应为 20MHz

探头并联 10u+104 电容

2.6

开机输出延迟

38

S

输入 220Vac

交流输入从交流接触器吸合后算

2.7

稳压精度

±1%



2.8

频杂

电压

100

mV

3.4— 150 KHz

≤30

mV

15030 MHz

话衡重 杂音电

2

mV


2.9

动态

响应

过冲幅度

△V ≤5

%Vo

25%50%25%

50%75%50%负载变化

恢复时

△t ≤500

µS

2.10

均流不均衡度

5%


模块并机 50%— 100%额定输出

(功能模块可并机工作

2.11

温度系

±0.02

%/


2.12

输出效率

92%


220Vac/额定负载(典型值)

87%


110VAC/额定负载

3 告警及保护点

序号

项目

术要求

单位

3.1

统输入过压切断

298±5

VAC

可自动恢复恢复点 290V±5V

3.2

模块输入过压保

≥300

VAC

输出 0AACSOURCE+调压器测试

3.3

统输入欠压切断

68±5

VAC

可自动恢复恢复点 136V±5V

3.4

模块输入欠压保

≤85

VAC


3.5

输入两路交流选

自动时优先选择一路 可强制选择二路


选配件

3.6

输入过压告警

280

VAC

恢复回差 10V缺省值

3.7

输入欠压告警

180

VAC

恢复回差 10V缺省值

3.8

输出过压告警

-58.0V±0.4V

Vdc

恢复回差 0.5V缺省值

3.9

输出欠压告警

-45.0V±0.4V

Vdc

恢复回差 0.5V缺省值

3.10

输出过压保护

-58.5-60.5

Vdc

不可自动恢复

3.11

一次下电保护

-46.0V±0.5V

Vdc

恢复点-45V±0.5V缺省值

3.12

二次下电保护

-43.2V±0.5V

Vdc

恢复点-44V±0.5V缺省值

3.13

池上电
