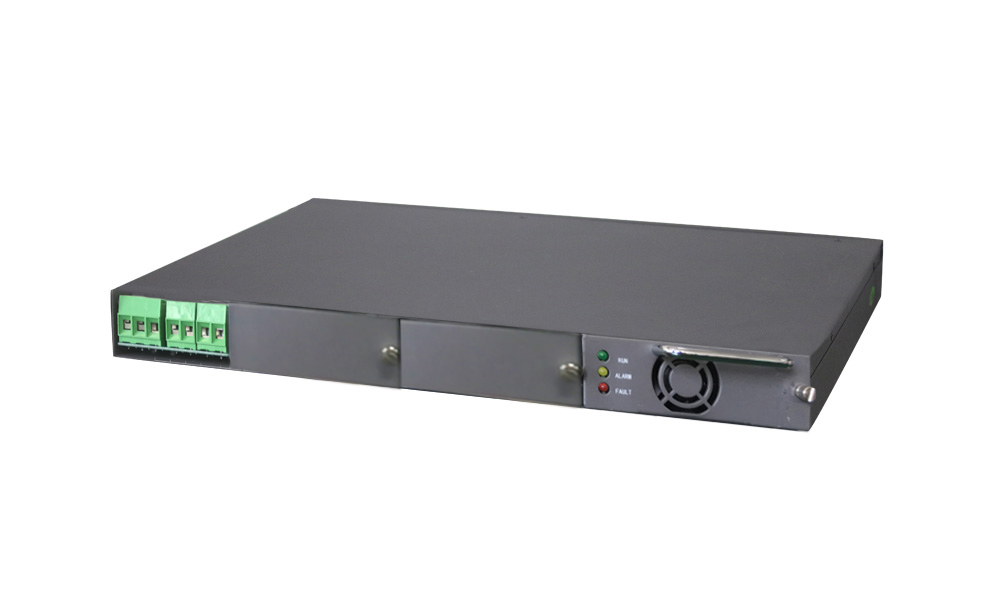

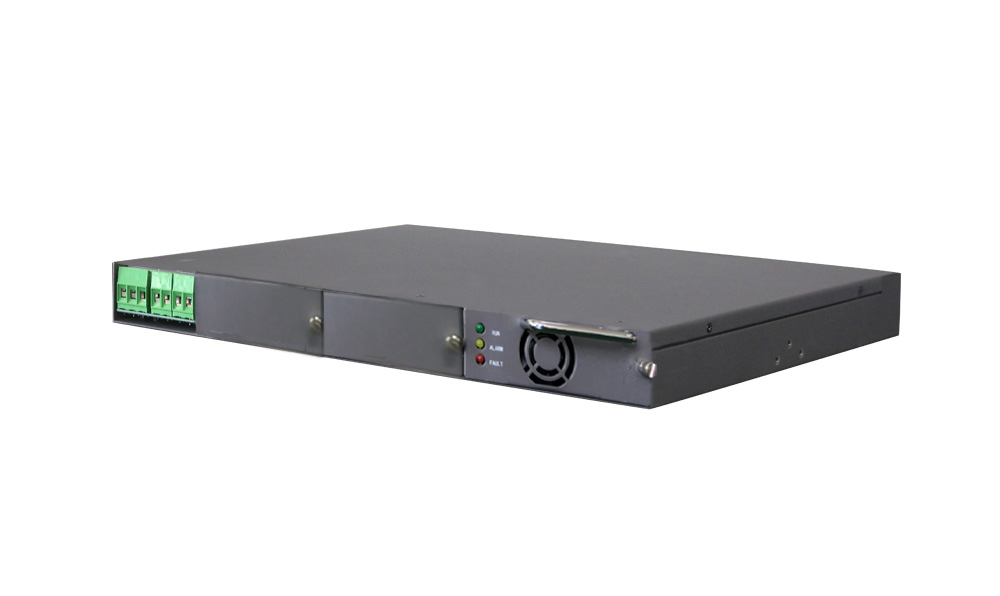

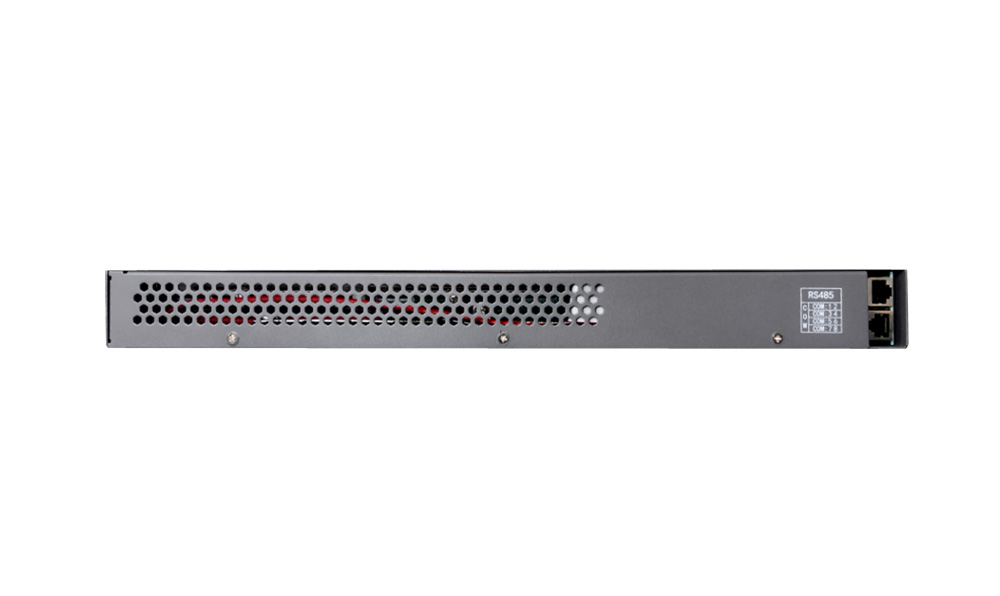

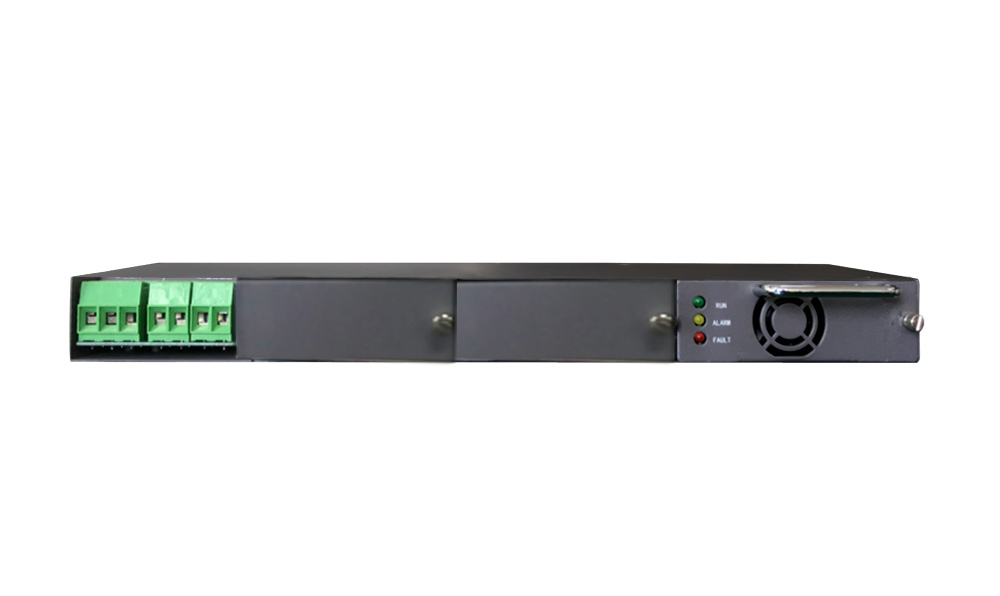

RT系列2430整流开关电源(1U)

容量范围 30A
输出电压 24V
安装方式 机架式
产品参数
容量范围
30A
输出电压
24V
安装方式
机架式
我知道了
产品详情产品参数相关下载

产品简介 :


RT2430-1U整流开关电源采用1U机架式结构,便于安装在机柜内操作和维护,性能优越,安全可靠,提供有效的电池管理功能,能为重要的负载提供纯净,稳定的DC电源。具备抗电网波动能力强,抗雷击、浪涌能力强,并对负载提供多种保护


系统配置 :


标准配置 :

   (1) E2430整流模块1个;(也可以根据模块大小搭配,模块有15A   30A)

   (2) RT2430-1U输出部分

直流配电:1(电池)   1 (负载)


工作原理 :


系统电源正常情况下,整流模块、配电单元的各种参数均由内部监控模块进行控制,按其预定的参数或用户命令进行工作。如果出现市电故障,此时系统将改由电池供电,随着电池的放电,电池端电压开始下降,当电池电压低于11V上位机(可设定)电池低压告警点时,并关闭负载输出,整机不工作。当外部市电恢复,系统恢复正常工作状态。电源系统的工作环境温度≥55℃,电源系统将需降功率输出。



(1) 直流输入

额定输入电压:220Vac

输入电压范围:90280Vac

最大冲击输入电流:12A

频率:50Hz4563Hz

输入功率因数:0.98

(2) 电池输入

蓄电池组的正、负极与整流模块的直流输出并联(极性一致),工作在浮充或均充状态。

(3) 直流输出

标准电压:24Vdc

电压可调范围:20V28V

直流输出电流(满配):30A 170260Vac

直流输出:1(负载);1(电池)

(4) 直流输出杂音

电话衡重杂音:2mV

宽频杂音电压:100mV (3.4KHz150KHz)

                      30mV (150KHz30MHz)

-峰值杂音电压:200mV20MHz范围内)

(5) 电源系统稳压精度:≤±1

电源系统负载调整率:≤±1

电源系统源调整率:≤±1

(6) 工作效率:91 220Vac输入时)

             87 150Vac输入时)

(7) 其它特性:

   动态响应过冲幅度:≤±5

   动态响应恢复时间:10ms

   均流不平衡度:≤±5

(8) 绝缘电阻:

直流部分、机壳之间的绝缘电阻≥10MΩ (试验电压500Vdc)

漏电流<3.5mA

(9) 绝缘强度:

直流输入与直流输出部分施以50Hz的交流电压2500Vac,漏电流10mA,一分钟无击穿飞弧;直流部分与机壳施以50Hz的交流电压2500Vac,漏电流10mA,一分钟无击穿飞弧;对直流输出与机壳之间施以50Hz流电压1000Vac,漏电流≤10mA,一分钟无击穿飞弧。



(10) 机械特性:

冷却方式:风机强制冷却

系统尺寸(长××高):482mm×295mm×44.45mm

系统重量:5Kg(带模块)

   3Kg(带模块,机架+配电)


安装说明:

(12) 环境条件要求

工作温度RT2430-1U嵌入式电源系统在-40时上电(但不给负载供电),在-40℃~+55℃正常工作当温度高于55℃时,电源系统降额工作

相对湿度:1090%

大气压力:70106KPa

海拔高度:03000
