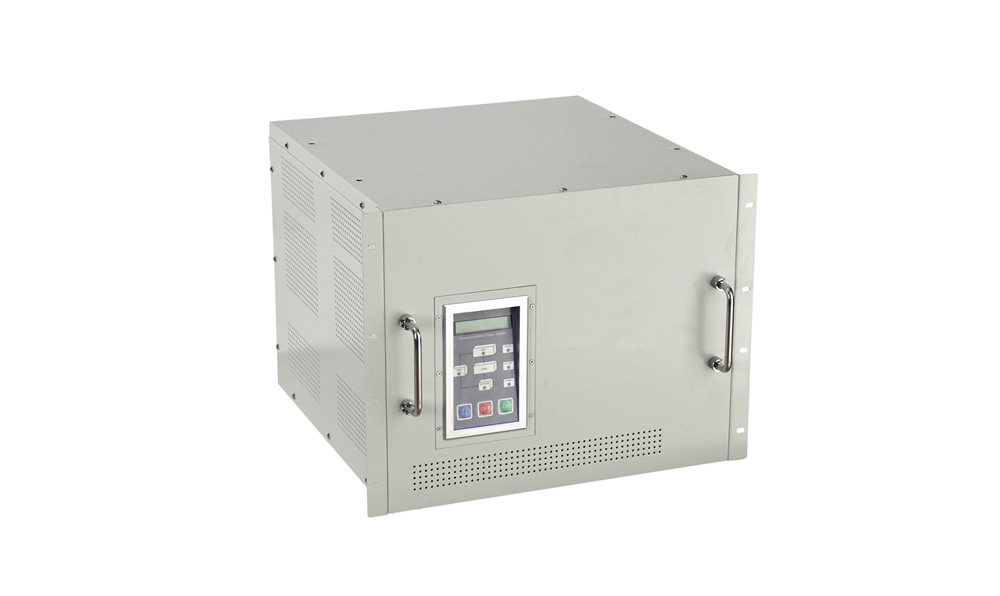

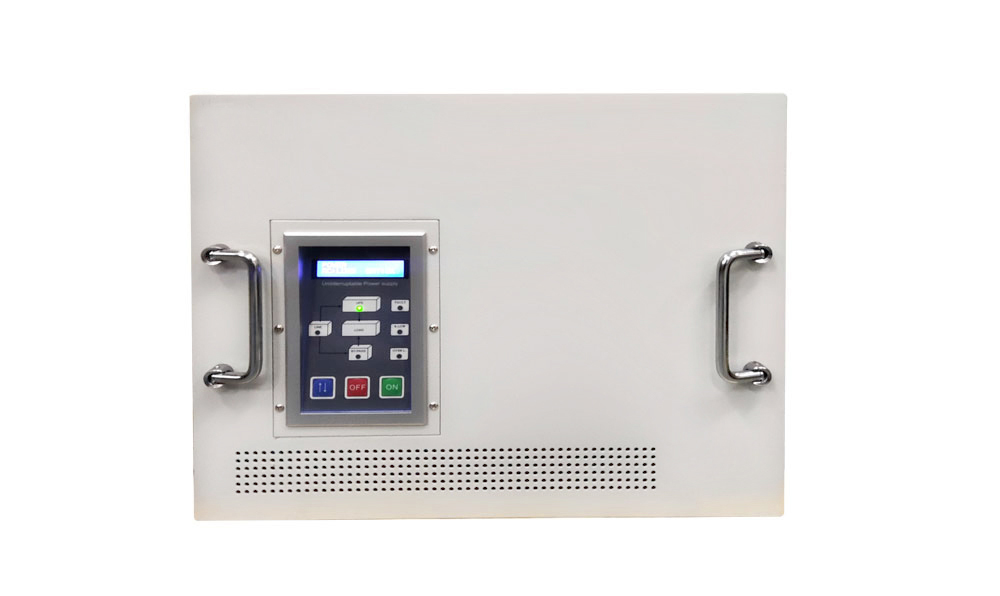

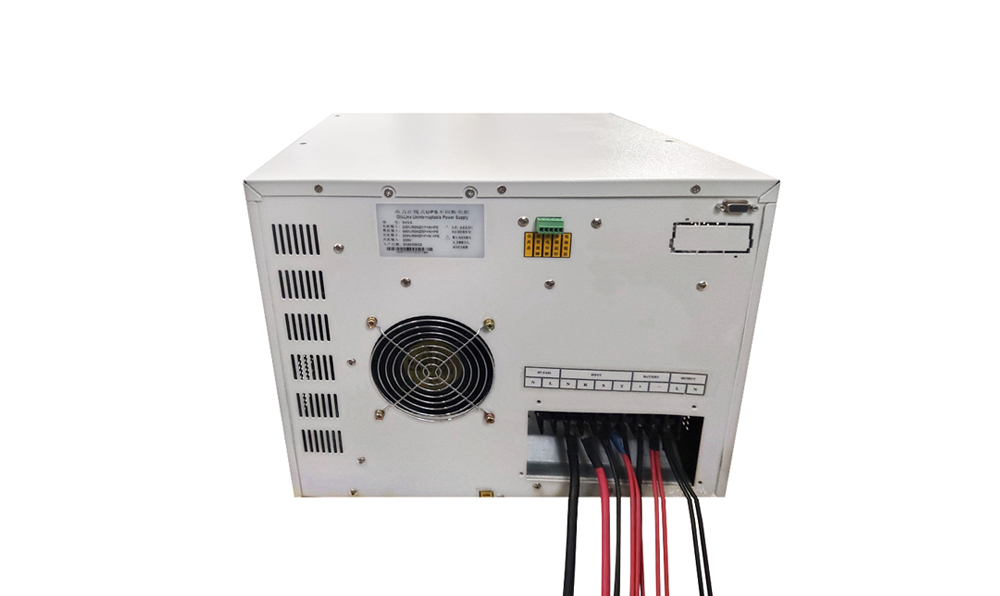

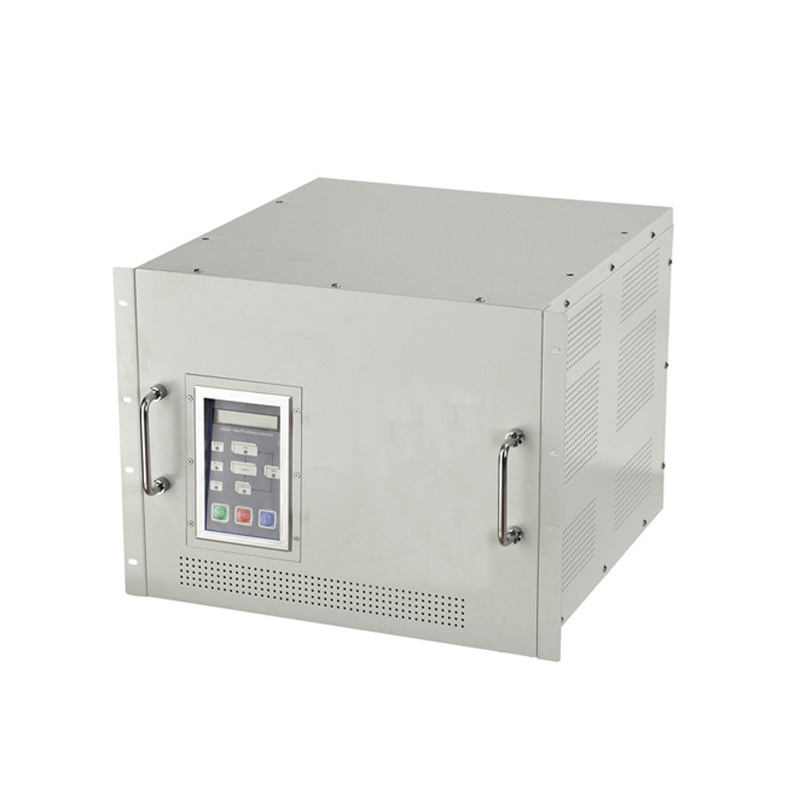

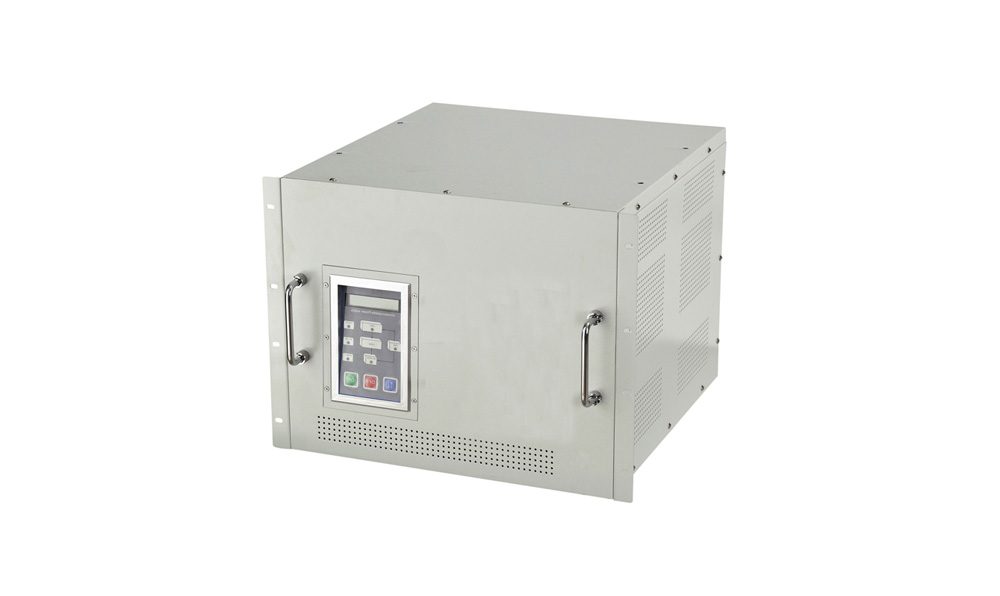

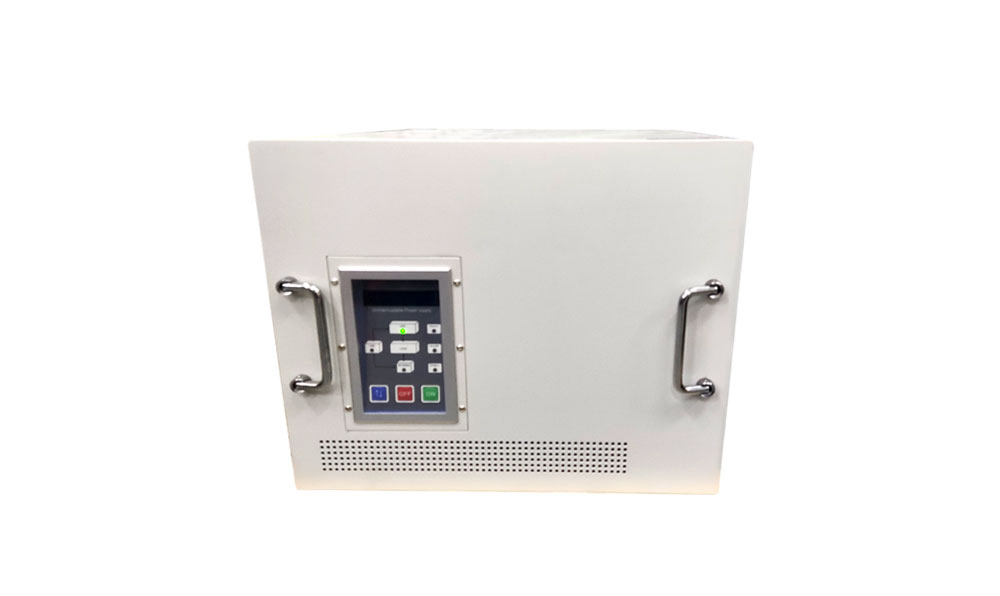

山硕HT系列电力工频专用UPS电源
二维码
型号 HT1-20K
输出电压 220Vac±3%
输出波形 纯正弦波
工作方式 在线式
产品参数
型号
HT1-20K
输出电压
220Vac±3%
输出波形
纯正弦波
工作方式
在线式
我知道了
产品详情产品参数相关下载产品评论(0)

HT系列电力专用UPS是针对中国电力的发展需求,专为发电厂、变电站、配电所设计的电源产品,具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时,单相220V(或三相380V)经过隔离、整流滤波后通过逆变器给负载供电;若交流电网输入异常或断电时,则由电力系统后备的直流屏经逆止二极管逆变供电,当直流屏欠压或断电时,静态开关切换到旁路供电;市电恢复正常时,自动切换到市电逆变供电。若逆变器过载或故障时,转为旁路供电,同时发出警告信号。


1.应用领域:

广泛应用于发电厂、变电站、配电所等。

2.性能特点:

整流器

单相/三相交流市电通过匹配隔离变压器送至整流器的输入,当市电电压在±25%范围波动,负载在100%的范围内变化时,整流器输出直流电压稳定在±5%内。

逆变器

采用SPWM技术,通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压,就可以**程度地降低失真,减小滤波器的体积,确保在负载变化时取得极好的动态特性。

直流屏

在市电欠压或故障时,与直流端相联的直流屏就会自动毫不间断地供电,直流屏放电时会给出信号;在接近终止放电电压时,系统将给出警示信号,如果放电至极限电压,系统就会转入备电运行。

市电/备电

在使用双路交流(市电为主电,另外一组为备电)的机型时,市电异常或故障时,转为备用电源供电。两路交流输入都故障时,才转为直流屏供电。

静态开关

静态开关可不间断地实现旁路与逆变的切换功能,切换可以自动完成,也可以通过手动完成。

智能监控

通过RS232/RS485、电量变送信号将UPS的工作状态和数据实时地传输到DCS系统,实现智能监控。
